棒磨機襯板和排礦知識

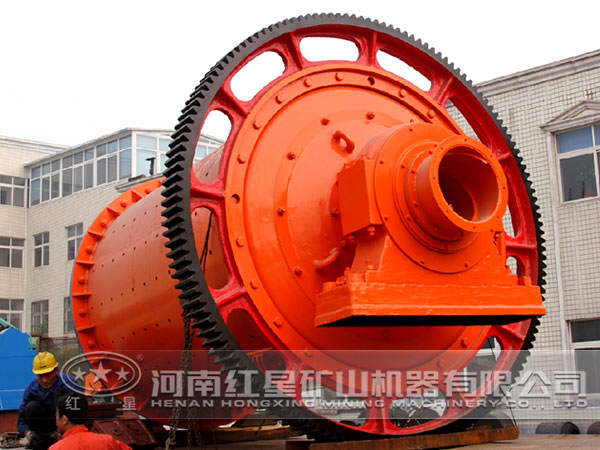

棒磨機的襯板多采用波形、階梯形或楔形。按照排礦方式不同，棒磨機可分為中心排礦式（溢流型棒磨機）和周邊排礦式（開口型棒磨機）。前者應用廣泛，后者已經停產。從棒磨機的結構優勢上，我們可以看出，棒磨機排礦端中空軸頸的直徑比同規格的球磨機大的多，這是為了降低礦漿水平和加速礦漿通過棒磨機速度，而大型棒磨機的排礦口可達1200mm。

?

棒磨機襯板的規格

確定襯板的規格時，應考慮到便于搬運、裝卸和進出磨門。近年來，棒磨機襯板尺寸已統一，它的寬度為314mm，整塊襯板長度為500mm，半塊襯板長為250mm，襯板的平均厚度為50mm，襯板重量在600N以下為宜。

棒磨機襯板的排列

襯板排列時，環向縫隙不能貫通，要互相交錯，以防止棒磨機研磨體殘骸及物料對筒體內壁的沖刷作用。為此襯板分為整塊和半塊兩種。考慮到襯板的整形誤差，襯板四周都應預留間隙，鑄鋼件為10mm，鑄鐵件為5~8mm。
